泰和安JTY-GF-TX3190 十年电池寿命独立烟感探测器NB联网

一、 概述
JTY-GF-TX3190-NB 独立式光电感烟火灾探测报警器(以下简称报警器)能够探测火灾时产
生的大量烟雾，及时发出报警信号。报警器采用性能卓越的单片机(MCU)，通过单片机内部固
化的运算程序来完成对外界环境参数变化的补偿和火警判断。内置 NB-IOT 无线通讯组件，稳
定可靠，可接入《智慧消防云平台》，广泛用于家庭住宅、“三小场所”、“九小场所”等进

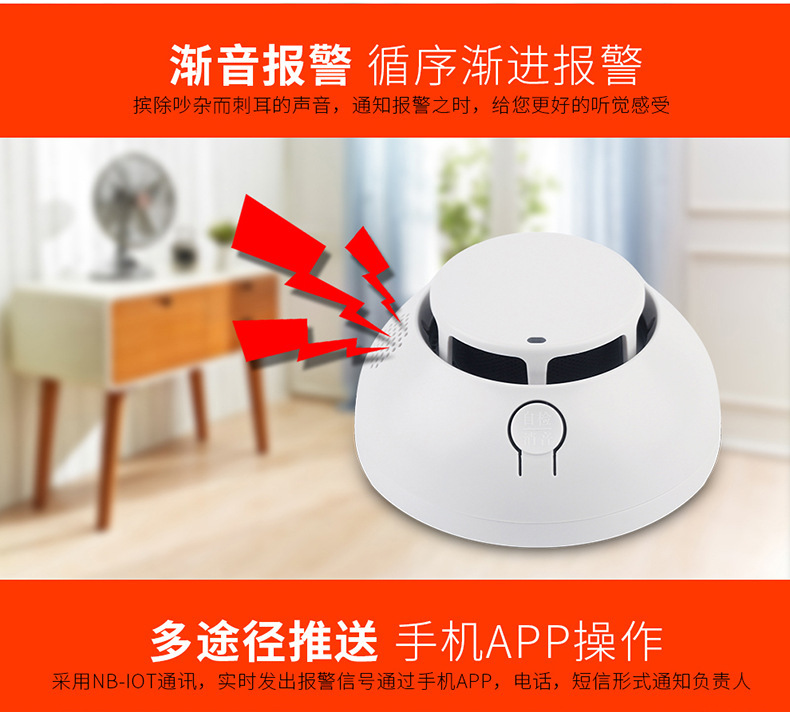

行火灾安全监控。报警器内置蜂鸣器，报警后发出强烈的声响，同时具有消音功能。
二、 特点
1. 报警器具有自动补偿功能，对于一定程度上因外部环境（温度、灰尘等）因素的变化而引
起的性能漂移，可自动进行补偿，提高了报警器的可靠性。
2. 报警器具有自检功能，自检时发出声、光报警信号。
3. 报警器具有故障状态、报警状态、电池欠压状态的提示功能。
4. 使用 NB-IOT 无线网络，信号覆盖广，穿透力强。
5. 易安装，易维护，可通过《火知眼》APP 对报警器的状态实时监控。
6. 功耗低，使用寿命长。
三、 技术参数
1．工作电压：DC3.6V (1 节锂电池)
2．工作电流：
监视电流：< 40uA
报警电流：< 100mA
3．报警声响：大于 80dB(正前方 3m 处，A 计权)
4．通讯方式：NB-IOT 通讯
5. 保护面积：
60 ㎡～100 ㎡，具体参数以《火灾自动报警系统设计规范》(GB 50116-2013)为准
6．报警器状态指示：
6.1 正常监视状态：红灯约 48s 闪烁一次，蜂鸣器不发声
6.2 报警状态：红灯快速闪亮；蜂鸣器发出报警声
6.3 故障状态：红灯约 48s 闪烁一次，蜂鸣器短暂发声
7．使用环境：温度-10℃～+55℃ ，相对湿度≤95%RH，不凝露
8． 壳体材料和颜色 ： ABS 珍珠白色
9．重量：约 113g(包括电池)
10．外形尺寸： 直径：100.3mm， 高：46.8mm(包括底座)
11．安装孔距：60.0mm
12．执行标准：GB 20517-2006 独立式感烟火灾探测报警器

使用与操作
1．安装前，先从手机安卓应用市场搜索下载安装《火知眼》APP，使用火知眼 APP 扫描报警器
底部的二维码，APP 将自动与设备相关联。关联成功后，报警器将火警与故障等信息上传到火
知眼 APP，可通过火知眼 APP 对报警器进行消音、复位等操作。
2．将报警器拧入底座，报警器闪亮 1 次，报警器进入 NB-IOT 网络连接状态，报警器发出“滴”
声音表示联网成功，火知眼 APP 也会显示联网成功。
3．测试功能：仅用于测试网络环境。(正常使用时请不要使用该功能)。长按“自检/消音”按
钮 4S，信息上传状态，此时指示灯将长期快速闪亮；此模式将耗费大量电池电量，仅在需要测
试网络环境的情况下使用，正常运行时需再次按键 1S 取消该功能。
4．报警功能：当报警器周围烟雾达到一定浓度时报警器指示灯快速闪亮，蜂鸣器发出报警声，
当烟浓度下降到一定阈值时，报警器可自动恢复。
5．正常监视状态，短按 “自检/消音”按钮进行自检，自检时报警器发出声光指示信号，火警
状态，短按 “自检/消音”按钮进行消音。
6．报警器具有电池电压检测功能，当电池电压低于 3.2V，报警器发出短促的“滴”声音及发
光指示，即报电池欠压故障，请及时更换新电池。
